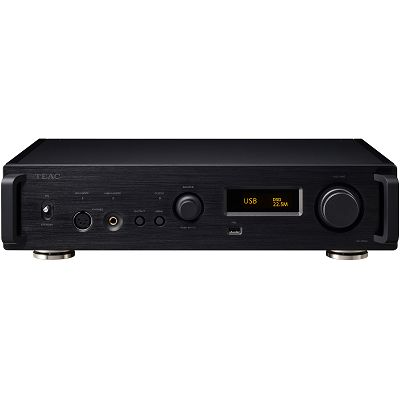

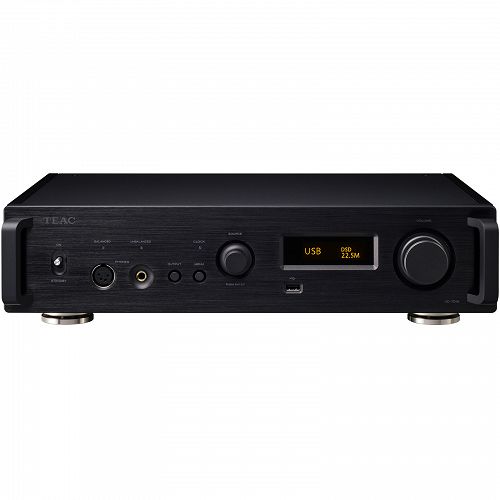

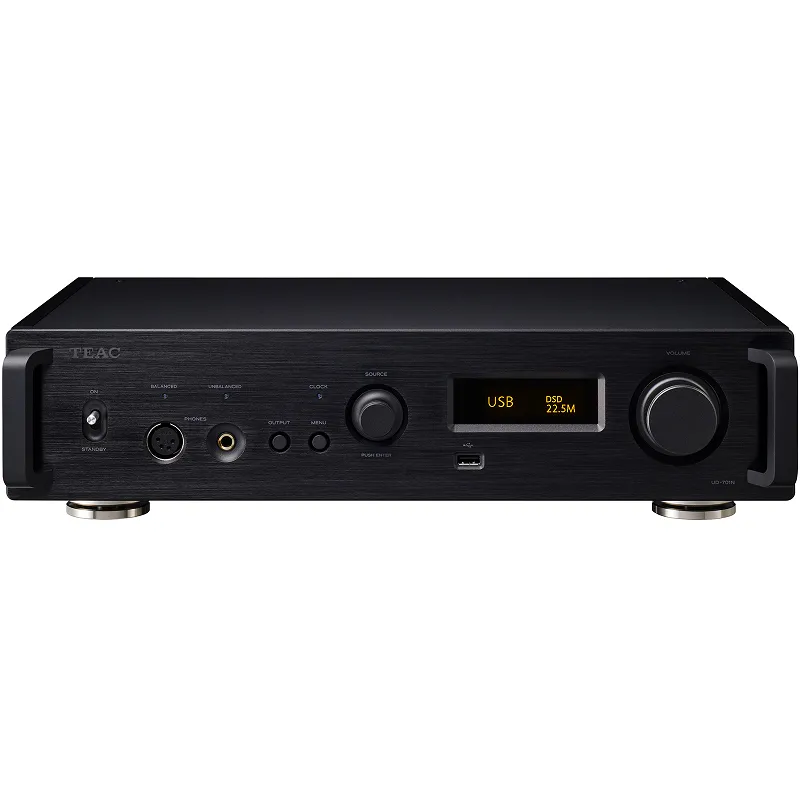

Odtwarzacz sieciowy / DAC TEAC UD-701N
TEAC UD-701N to odtwarzacz sieciowy / DAC USB z wszechstronnymi możliwościami odtwarzania, który zapewnia niesamowity dźwięk o wysokiej rozdzielczości.
Dyskretny przetwornik cyfrowo-analogowy TEAC ΔΣ (Delta Sigma)
TEAC UD-701N wykorzystuje dyskretny przetwornik cyfrowo-analogowy TEAC ΔΣ (Delta Sigma), który został opracowany specjalnie do tego modelu. Przetwornik ten wykorzystuje dyskretne układy, które zapewniają wysoką jakość dźwięku i szerokie pole dźwiękowe.
Przetwornik cyfrowo-analogowy TEAC ΔΣ wykorzystuje opatentowaną technologię TEAC, która zapewnia wysoką precyzję konwersji cyfrowo-analogowej. Przetwornik ten wykorzystuje również dyskretne układy, które zapewniają wysoką separację kanałów i minimalizację zniekształceń.
Struktura dual mono
W całym urządzeniu zastosowano strukturę dual mono, która zapewnia maksymalną separację kanałów i minimalizację zakłóceń. Struktura dual mono oznacza, że każdy kanał audio jest obsługiwany przez niezależny zestaw obwodów. Dzięki temu możliwe jest uzyskanie doskonałej separacji kanałów i minimalizacji zniekształceń, które mogą być spowodowane interferencją między kanałami.
W pełni zbalansowana transmisja
W pełni zbalansowana transmisja na każdym etapie zapewnia doskonałą jakość dźwięku i dynamikę. W pełni zbalansowana transmisja to technologia, w której sygnały audio są przesyłane w parze przewodów, z których każdy przenosi przeciwną polaryzację sygnału. Dzięki temu możliwe jest uzyskanie lepszej separacji kanałów i minimalizacji zniekształceń, co przekłada się na wyższą jakość dźwięku.
Cztery transformatory z rdzeniem toroidalnym
Cztery transformatory z rdzeniem toroidalnym o dużej pojemności zapewniają stabilne zasilanie, które jest niezbędne do uzyskania wysokiej jakości dźwięku.
Transformatory z rdzeniem toroidalnym są bardziej wydajne niż transformatory z rdzeniem EI, co oznacza, że zapewniają niższy poziom szumów. Dodatkowo, transformatory z rdzeniem toroidalnym są mniejsze i lżejsze niż transformatory z rdzeniem EI, co może pozytywnie wpłynąć na jakość dźwięku.
Analogowy przedwzmacniacz
UD-701N może służyć również jako wysokiej jakości przedwzmacniacz analogowy, dzięki dwóm wejściom liniowym RCA i XLR. Wzmacniacz przedwzmacniacza UD-701N wykorzystuje wysokiej jakości komponenty, w tym dyskretne tranzystory bipolarne i kondensatory foliowe. Dzięki temu zapewnia doskonałą jakość dźwięku i dynamikę.
Udoskonalone obwody TEAC-HCLD2
Udoskonalone obwody bufora wyjścia prądowego TEAC-HCLD2 zapewniają doskonałą dynamikę i szczegółowość dźwięku. Obwody te wykorzystują dyskretne tranzystory bipolarne i kondensatory foliowe, które zapewniają wysoką wydajność i niski poziom szumów. Dzięki temu zapewniają doskonałą jakość dźwięku i dynamikę.
Wzmacniacz słuchawkowy XLR
Wzmacniacz słuchawkowy XLR, który można przełączać między zbalansowaną a aktywną masą, zapewnia doskonałą jakość dźwięku z słuchawkami o wysokiej impedancji. Wzmacniacz słuchawkowy UD-701N wykorzystuje dyskretne tranzystory bipolarne i kondensatory foliowe, które zapewniają wysoką wydajność i niski poziom szumów. Dodatkowo, wzmacniacz ten obsługuje zarówno zbalansowane, jak i niezbalansowane słuchawki, co pozwala wybrać optymalny sposób podłączenia słuchawek.
Specyfikacja techniczna
Sekcja DAC
- DAC TEAC ΔΣ Dyskretny DAC × 2
- Konwersja w górę: 2xFs / 4xFs / 8xFs (maksymalnie 384 kHz)
- Zbalansowane analogowe wejścia audio
Złącza XLR × 1 para
- Impedancja wejściowa: 50kΩ
- Maksymalny poziom wejściowy: 5 Vrms
- Niezbalansowane analogowe wejścia audio
Złącza RCA (pozłacany) × 1 para
- Impedancja wejściowa: 25kΩ
- Maksymalny poziom wejściowy: 2,5 Vrms
USB
- Typ B × 1 (zgodne z USB2.0)
- Obsługiwane formaty:
– PCM: 16/24/32bit 44,1k / 48k / 88,2k / 96k / 176,4k / 192k / 352,8k / 384kHz
– DSD: 2,8 M / 5,6 M / 11,2 M / 22,5 MHz
- Cyfrowe wejście Coaxial
Złącza RCA (pozłacany) × 2 pary
- Poziom wejściowy: 0.5Vp-p
- Impedancja wejściowa: 75Ω
- Obsługiwane formaty:
– PCM: 16/24bit 32k / 44,1k / 48k / 88,2k / 96k / 176,4k / 192kHz
– DSD: 2,8 MHz (176,4 kHz/24-bitowy format DoP)
- Cyfrowe wejście Optical
Złącze prostokątne (TOS) × 2 pary
- Poziom wejściowy: –24,0 do –14,5dBm szczyt
- Obsługiwane formaty:
– PCM: 16/24bit 32k / 44,1k / 48k / 88,2k / 96k / 176,4k / 192kHz
– DSD: 2,8 MHz (176,4 kHz/24-bitowy format DoP)
ETHERNET
- Złącze RJ-45 × 1 (1000Base-T)
- Obsługiwane formaty:
– PCM: 16/24/32bit 32k / 44,1k / 48k / 88,2k / 96k / 176,4k / 192kHz / 352,8k / 384kHz (stereo)
– DSD: 2,8 M / 5,6 M / 11,2 M / 22,5 MHz (stereo)
- Obsługiwane formaty:
– PCM bezstratny: FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA
– DSD bezstratny: DSF, DSDIFF (DFF), DoP
- Skompresowany dźwięk MP3, AAC (kontener m4a)
Nośniki flash USB
- Złącza USB typu A × 2 (przód × 1, tył × 1, zgodne z USB2.0)
- Obsługiwany system plików: FAT32, exFAT i pojedyncza partycja NTFS
- Obsługiwany format pliku:
– PCM: 16/24/32bit 32k / 44,1k / 48k / 88,2k / 96k / 176,4k / 192kHz / 352,8k / 384kHz (stereo)
– DSD: 2,8 M / 5,6 M / 11,2 M / 22,5 MHz (stereo)
- Obsługiwane formaty plików:
– PCM bezstratny FLAC: Apple Lossless (ALAC), WAV, AIFF, MQA
– DSD bezstratny: DSF, DSDIFF (DFF), DoP
- Skompresowany dźwięk MP3, AAC (kontener m4a)
Bluetooth®
- Wersja 4.2
- Klasa wyjściowa: Class2 (zasięg: 10m)
- Obsługiwany profil: A2DP, AVRCP
- Obsługiwany kodek: A2DP LDAC, LHDC, AAC, SBC, dźwięk Qualcomm®aptX™/dźwięk HD
- Ochrona treści A2DP: SCMS-T
- Liczba zapisanych parowania Maksymalnie 8
Zbalansowane wejście audio
- Złącza XLR (pozłacane piny) × 1 para
- Impedancja wyjściowa: 220Ω
- Ustawienia poziomu wyjściowego: do wyboru Stały (0dB), Stały (+6dB), Zmienny lub Wyłączony
- Maksymalny poziom wyjściowy: 2,0 Vrms (1 kHz, pełna skala, obciążenie 10 kΩ, stałe przy 0 dB)
– 4.0Vrms (1kHz, pełna skala, obciążenie 10kΩ, stałe przy +6dB)
– 12Vrms (1kHz, pełna skala, obciążenie 10kΩ, zmienna)
- Niezbalansowane wejście audio
Złącza Pin RCA (pozłacany) × 1 para
- Impedancja wyjściowa: 180Ω
- Ustawienia poziomu wyjściowego: do wyboru Stały (0dB), Stały (+6dB), Zmienny lub Wyłączony
- Maksymalny poziom wyjściowy: 2,0 Vrms (1 kHz, pełna skala, obciążenie 10 kΩ, stałe przy 0 dB)
– 4.0Vrms (1kHz, pełna skala, obciążenie 10kΩ, stałe przy +6dB)
– 6,0 Vrms (1 kHz, pełna skala, obciążenie 10 kΩ, zmienna)
- Słuchawkowe wejście zbalansowane
Złącze 4-stykowe XLR × 1
- Przyporządkowanie styków: Pin1: L+, Pin2: L–, Pin3: R+, Pin4: R–
Słuchawkowe wejście niezbalansowane
- Złącze stereo 6,3 mm (złota płytka) × 1
- Maksymalna moc wyjściowa gniazda słuchawkowego
- Zbalansowane: 700mW + 700mW (obciążenie 32Ω)
- Niezbalansowane: 500mW + 500mW (32Ω × 1 obciążone)
- Obsługiwana impedancja: 16 do 600 Ω
Wejście zegara synchronizacji
- Złącze BNC (pozłacane) × 1
- Częstotliwość wejściowa: 10 MHz
- Impedancja wejściowa: 50Ω
- Poziom wejściowy:
– Fala prostokątna Odpowiednik TTL
– Fala sinusoidalna od 0,5 do 1,0 Vrms
- Wejście wyzwalacza (12 V TRIGGER IN)
- Gniazdo minijack 3,5 mm mono × 1
Wyjście wyzwalacza (12V TRIGGER THRU)
- Gniazdo minijack 3,5 mm mono × 1
- Poziom wyjściowy: 12V
- Maksymalny prąd zasilania: 100mA
Parametry audio
- Sygnał wejściowy: 192 kHz/24-bit PCM, wyjście pomiarowe: RCA, filtr dolnoprzepustowy DAC: włączony
- Pasmo przenoszenia: 5 Hz do 80 000 Hz (+1dB/–5dB)
- Całkowite zniekształcenia harmoniczne: 0,002%
- Stosunek sygnału do szumu: 108dB (waga A, 1kHz)
Ogólne
- Zasilanie: AC120V, 560Hz (USA/Kanada) / AC230V, 50Hz (Wielka Brytania/Europa)
- Pobór prądu: 40W
- Pobór prądu w trybie czuwania: 0,4 W
- Wymiary: gabarytowe 444 (szer.) × 111 (wys.) × 334 (głęb.) mm (w tym występy)
- Waga: 11,8 kg
- Temperatura pracy: ＋5℃ do ＋35℃
- Zakres wilgotności roboczej: 5% do 85% (bez kondensacji)
- Zakres temperatury przechowywania: –20℃ do ＋55℃
Akcesoria w zestawie
- Przewód zasilający,
- Pilot (RC-1330),
- Baterie AAA × 2,
- Instrukcja obsługi,
- Podnóżek x 3
