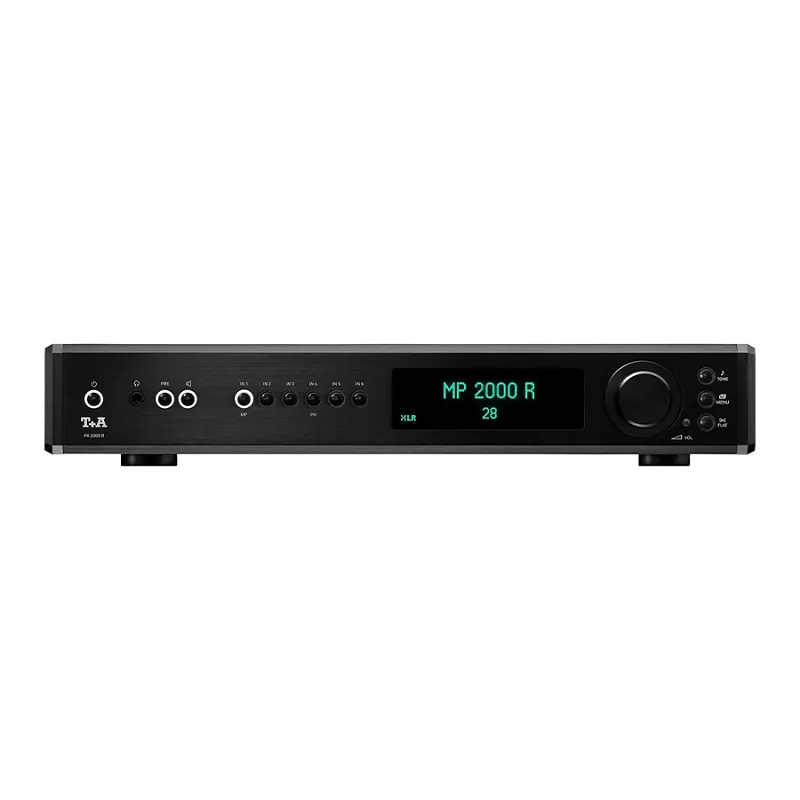

Wzmacniacz zintegrowany T+A PA 2000 R (czarny)

Wzmacniacz zintegrowany T+A PA 2000 R

Budowa kompaktowych wzmacniaczy zintegrowanych o wysokiej mocy wyjściowej i doskonałej jakości dźwięku to sztuka, w której T+A nie ma sobie równych. Dowodem na to jest wzmacniacz zintegrowany PA 2000 R. Jest on niezwykle dynamiczny, mocny i precyzyjny. Za tymi cechami stoją dwa czynniki: ekstremalnie liniowe stopnie wyjściowe z bardzo niskim sprzężeniem zwrotnym, które są całkowicie nowym opracowaniem, oraz nowa forma zasilacza sieciowego. Został on zaprojektowany specjalnie dla urządzeń audio, aby zapewnić im wyjątkową stabilność pod obciążeniem, bez ryzyka załamania nawet przy obsłudze bardzo wysokich sygnałów szczytowych. W rezultacie PA 2000 R może dostarczać ciągłą moc ponad 200 watów na kanał do głośników 4 omowych, co pozwala na napędzanie głośników o krytycznej impedancji przy zachowaniu pełnej kontroli. Do przełączania głośników, wejść i wewnętrznych obwodów sygnałowych zastosowano gazoszczelne przekaźniki o złoconych stykach, zapewniające całkowitą precyzję i zerowe straty. Dla każdego kanału dostępne są oddzielne regulatory tonu, które wraz z funkcją Loudness mogą być całkowicie pomijane. Opcjonalny moduł przedwzmacniacza gramofonowego dla wkładek MM lub MC można po prostu podłączyć. Aby używać wzmacniacza w systemie surround, można go ustawić w tryb Surround Pass Through, wybierany sygnałem wyzwalacza.

Konstrukcja i funkcje

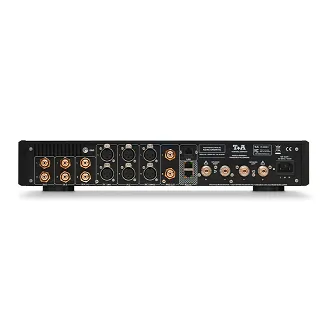

Konstrukcja, układ obwodów, komponenty i podzespoły dwóch wzmacniaczy zintegrowanych serii R są identyczne, ale różnią się mocą wyjściową, możliwościami podłączenia i gabarytami obudowy. Sekcje wejściowe i wyjściowe są wyposażone w profesjonalne gniazda (XLR i RCA) wykonane z materiałów niemagnetycznych, a wszystkie mają pozłacane powierzchnie stykowe. Wszystkie gniazda są trwale przykręcone do solidnego aluminiowego panelu tylnego. Wzmacniacze są wyposażone w oddzielne regulatory tonu dla każdego kanału, a funkcję tę można całkowicie wyłączyć za pomocą przekaźników o złoconych stykach. Dostępny jest również obwód Loudness, który można dostosować do wydajności głośników.

Kontrola głośności i wybór wejść

W serii R kontrola głośności i wybór wejść są powierzane hermetyzowanym przekaźnikom o złoconych stykach, które są odporne na problemy z kontaktem spowodowane korozją, kurzem lub starzeniem, nawet po wielu latach użytkowania. Zintegrowanie przekaźników bezpośrednio z obwodem pozwala na skrócenie ścieżek sygnałowych do minimum, a sygnały przechodzą z gniazd wejściowych do płytek obwodów przedwzmacniacza bez przesłuchów. Opcjonalnie wejście 4 może być również wyposażone w jeden z dwóch wysokiej jakości modułów przedwzmacniacza gramofonowego; charakteryzują się one różnymi topologiami obwodów zoptymalizowanymi pod kątem wkładek MM lub MC.

Konstrukcja dual-mono

Przedwzmacniacze i wzmacniacze mocy serii R są zbudowane zgodnie z zasadą dual-mono. Oznacza to, że całkowicie wyizolowano od siebie kanały lewy i prawy - również pod względem mechanicznym - i użyto identycznych płytek obwodów, tak aby jakość dźwięku obu kanałów była identyczna. Dwie oddzielne płytki obwodów wzmacniacza - z sekcją wejściową, regulacją głośności, wzmacniaczem wysokiego napięcia i stopniem wzmacniacza prądowego - są umieszczone w prawej połowie obudowy, gdzie są ekranowane przed zasilaczem sieciowym i sekcją wyjściową przez masywny radiator.

Topologia obwodów

Podobnie jak w przypadku urządzeń z serii HV, topologia obwodów stopnia wejściowego oparta jest na kaskadowym wzmacniaczu różnicowym z ręcznie dobranymi tranzystorami audio J-FET i stopniami o całkowicie dyskretnej konstrukcji, bez wzmacniaczy operacyjnych (op-amps). Ta ogólna konstrukcja obwodu, w połączeniu z wysoką jakością zastosowanych komponentów, praktycznie eliminuje potrzebę stosowania ogólnego sprzężenia zwrotnego. W rezultacie wzmacniacz charakteryzuje się doskonałą liniowością w połączeniu z bardzo szerokim zakresem dynamiki. Sygnały do 60 Vss mogą być przetwarzane bez żadnych zniekształceń.

Kontrola głośności

Kontrola głośności odbywa się za pomocą dyskretnych rezystorów precyzyjnych i bistabilnych przekaźników o złoconych stykach, co zapewnia absolutnie dokładne dopasowanie kanałów w połączeniu z najkrótszymi możliwymi ścieżkami sygnałowymi; to z kolei praktycznie eliminuje szumy i zniekształcenia. Następujący stopień wzmacniacza napięciowego i wzmacniacza prądowego są całkowicie izolowane od siebie galwanicznie. Ta bezkompromisowa konstrukcja całkowicie eliminuje niebezpieczeństwo sprzężenia zwrotnego z prądów głośnikowych do stopni wzmacniacza napięciowego, a także zapobiega negatywnym wpływom obciążenia głośnikowego.
